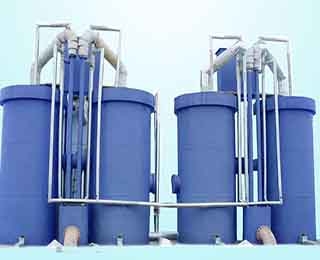

鋼製重力式無閥過濾器由製造廠製造，以無毒塗料防腐。由製造廠在工廠予製並組焊成幾部分，運至現場後，有製造廠人員繼續焊接而成，經再次防腐後交付給施工單位接管，裝填濾料之後，便可投入試用和運行，大大縮短施工周期，工廠化生產，不受施工季節的影響

產品介紹

使用範圍

鋼製重力式無閥過濾器係列產品，廣泛適用於地表水淨化（如大中小型景觀水、人工河湖、噴泉瀑布等循環水的過濾）；地下水除鐵除猛；旁流水旁流過濾；生產廢水去除懸浮雜質；有機汙水經生化處理、二次沉澱池處理之後的後續過濾，以及室內遊泳池水的過濾。

一般介紹

該過濾罐係列產品中的小規格，采用方形、平頂頂蓋，大規格采用圓形，拱頂頂蓋，衛生防護條件好，可以露天設置，與鋼筋混凝土濾池相比，自重小，可采用瀝青砂柔性基礎。

無閥過濾器有兩大係列；一類是濾池方形，過濾水量有20m3/h至175m3/h；另一類濾池為圓形，過濾水量有20m3/h至80m3/h、200m3/h至750m3/h。其中過濾水量為20m3/h至175m3/h的均整體運至現場，過濾水量為200m3/h至750m3/h的，製造廠商預製成幾部分運至現場拚裝而成，再經防腐後交付施工單位，裝填濾料後即可調試和運行。

工藝介紹

采用小組裏排水係統，正向、重力式過濾，以自身清水區的水量，在虹吸水頭作用進行反衝洗。因此，無須像高速過濾器、中速過濾器、機械過濾器以及普通快濾池那樣必須設置反衝洗泵貨反衝洗水塔。該過濾罐內，采用較多跟數的衝清水管，並布置在各自所在麵積圖形的形心軸之處。因此反衝洗水配水均勻，其濾後水再清水區采用跺腳集水槽收集，因此過濾罐就位後，對集水槽堰頂之水平程度適應能力強，因而可以均勻集水。

過濾器的較大規格產品中，與國標圖的鋼筋混凝土重力式無閥濾池相比，增加了魅族三座式係列（即一座過濾器反衝洗時，由同一組的三座過濾罐供給反衝洗水量）期終水頭損失最大控製值也是國標圖的1.7m增加了1.5m和1.9m兩次檔次，為淨水廠設計的高程布置提供了方便選擇的產品。

工藝特點說明

在運行時，過濾—投入反衝洗—終止反衝洗—恢複下一周期的過濾，均（jun1）自動進行。這種自動，屬於水力自動，是水力過程形成的自動，無須人員看管。因此，改過濾器的進水、出水、反衝洗水的供水、反衝洗廢水的排除都無須閥門控製，不需設置如同高速過濾器、中速過濾器、機械過濾器已經普通快濾池（均需設四個以上閥門），無需安裝需要精心維護的時間程序控製儀表或過程程序控製儀表。但在進水罐上應設置閥門，供初次投用時使用，均衡數座過濾罐的進水量；在同組旅館連通管上需配置閥門，供輪換檢修時停止進水用。

工作原理

原水由進水管送入濾池，經過濾層自上而下地過濾，清水即從連通管注入存水箱內貯存，水箱充滿後，水通過出水管入清水池，濾層不斷截留懸浮物，造成濾層阻力的逐漸增加，因而促使虹吸管內的水位不斷升高。當水位達到虹吸輔助管管口時，水自該管中落下，通過抽氣管借以帶走虹吸下降管中的空氣，當真空度達到一定值時，便發生虹吸作用。這時水管中的水自下而上地通過濾層，對濾料進行反衝洗。當衝洗水箱水麵下降至虹吸破壞管時，空氣進入虹吸管，破壞虹吸作用。

設備組成

鋼製重力無閥過濾器由進水係統、濾水係統、配水係統衝洗係統等組成。

進水係統：采用雙格組合進水分配箱，既可進水，又可均勻配水。

濾水係統：衝洗水箱下與濾室的頂蓋將濾出水與待濾水隔開。頂蓋采用15°左右的錐體，有利於反衝洗時將排水匯流頂部管口，經虹吸管排出。

配水係統：其采用格柵小阻力配水係統，集水區高達500mm這樣衝洗配水更為均（jun1）勻。

衝洗係統：包括衝洗水箱、連通管、虹吸管等。衝洗水箱置於濾池頂部，水箱容積按一個濾池衝洗一次所需的水量確定。連通管的作用是在過濾時將濾後清水送入衝洗水箱，衝洗時將衝洗水送入濾池。衝洗係統中最重要的便是衝洗。衝洗是全自動的，當虹吸管發生虹吸作用時，衝洗便開始，當空氣進入虹吸管，破壞虹吸作用，濾池反衝洗結束。所以虹吸管是衝洗過程中的關鍵，采用虹吸輔助管，可加速虹吸形成。反之，為使虹吸破壞徹底，在破壞管底管設置虹吸破壞鬥。但為了管理上的需要，特設強製衝洗器，以便在濾池水頭損失還沒有達到最大值就需要衝洗。衝洗強度調節器可控製衝洗強度。

重力式無閥過濾器用途

1、 用於石油、化工、冶金、電力、煉油、輕工、紡織等工業循環冷卻水的旁濾處理。

2、 用於地表水淨化、地下水除鐵除錳。

3、 用於城市、鄉鎮自來水廠的過濾處理。

4、 用於軟化、除鹽處理的前處理。

5、 用於遊泳池、噴泉水景的淨化處理。

6、 用於生產廢水去除懸浮物，有機汙水經生化處理，二次沉澱池處理後續過濾等。

工藝設計數據

1、平均濾速：8-10米/時；

2、平均反衝洗強度：15升/ 米2·秒；

3、反衝洗曆時：5分鍾；

4、期終水頭損失值：1.50米、1.70米、1.90米（三檔任選）；

5、反衝洗膨脹高度：700×40%外加100mm安全高；

6、濾料層高度：700mm承托層厚度270mm；

7、進水濁度：不大於15度，最大值不超過30度；

8、出水濁度：不大於3度。

9、關於進水的最大允許懸浮物含量或鐵、錳含量，濾後水的水質指標如何，則應由運行時控製，以適當的反衝洗周期去控製濾後水不超標。

濾料總類配置

1、濾層分單層、雙層、三層。

2、濾料種類：石英砂、燒岩顆粒、纖維球、無煙煤、橡膠粒（分粒徑大小不一一注明）

3、濾層高度：卵石承托層270mm 濾料層700mm

新型工藝

水力自動化曝氣控製係統重新優化，自動識別雜質沉積程度。采用高清晰透視窗可以隨時觀察罐體內部含汙情況，虹吸部分采用分段液位指示，可以準確的預測出下一個反洗時間。並配置手動強迫反洗裝置，用戶根據實際情況適時操作，真正體現了智能化運行和人性化管理，達到完美無缺。

創新采用無阻力配水係統，濾板間隔僅為2.5毫米。均勻分部、無衝洗死角、濾速高、反衝洗強度大、衝洗徹底幹淨。使濾料達到徹底“再生”。

最新工藝中，通過濾層的革新，自動化技術的改良，目前重力式過濾技術在保持工作周期不變的前提下，已將原高度6米，降至了2.9米，並采用新材質，從而使得老工藝煥發了新青春，並在各行業得到了廣泛應用，在國家提倡節能環保的今天，重力式無閥過濾機以它優良的節能優勢正在成為泳池、地下水處理、自來水廠等的新寵和方向。
